カットランドについて

カットランドの特長

カットランドは各カンナ台の付け替えだけで突切り、端面、内径、開先加工全ての切削作業が可能になりました。
各形状加工の際、カンナ台のゲージプレートの交換により、内径・開先テーパー形状等の倣い加工が行なえます。
Smooth

Smooth

業界初のギヤー送り機構を採用したことにより、切削送りが安定して精度の高い仕上面が維持できます。なお従来機のように間欠送りではないので、衝撃が発生しません。そのためセッティング部にゆるみが出なくなりました。
回転させながら、バイト送り戻しが出来るギヤーBOXを標準装備し、
作業場所のスペースに合わせ、モーターはギヤーBOXの前後に取り付けられます。
切削送り0.1mm、0.2mmほか、空戻しをレバー切換で行なえます。
Speedy

Speedy

従来のスターカム送りをリングギヤー送り機構に変更したため安定した切削が出来、回転速度が速く、作業員の被曝量に制限のある原子力発電所内部での作業では、大きなメリットを発揮します。
サポートリング及びストッパーリング(オプション)を取付け、4ヶ所のフットを軸方向にネジで出し入れすることにより、マイタ芯出しが簡単に行なえます。
Safety

Safety

ワークをクランプするためのフットには全てフローティング機能があるため、変形ワークでもゆるんでこないセッティングが可能です。
簡単なサポートリング(オプション)装着により、安定した切削性が得られます。
Easy

Easy

ボルト4本を外すだけで2分割出来ます。取付作業は左右のフックを、上部本体に引掛けることができるため、セットが楽になりました。
熟練工でなくても初心者でもちょっとした練習を積めば誰でも加工が可能です。
Beautiful

Beautiful

スムーズに速く切削が行なえるので、安定した精度の高い仕上面が維持できます。

Speedy

従来のスターカム送りをリングギヤー送り機構に変更したため安定した切削が出来、回転速度が速く、作業員の被曝量に制限のある原子力発電所内部での作業では、大きなメリットを発揮します。
サポートリング及びストッパーリング(オプション)を取付け、4ヶ所のフットを軸方向にネジで出し入れすることにより、マイタ芯出しが簡単に行なえます。

Smooth

業界初のギヤー送り機構を採用したことにより、切削送りが安定して精度の高い仕上面が維持できます。なお従来機のように間欠送りではないので、衝撃が発生しません。そのためセッティング部にゆるみが出なくなりました。
回転させながら、バイト送り戻しが出来るギヤーBOXを標準装備し、
作業場所のスペースに合わせ、モーターはギヤーBOXの前後に取り付けられます。
切削送り0.1mm、0.2mmほか、空戻しをレバー切換で行なえます。

Safety

ワークをクランプするためのフットには全てフローティング機能があるため、変形ワークでもゆるんでこないセッティングが可能です。
簡単なサポートリング(オプション)装着により、安定した切削性が得られます。

Easy

ボルト4本を外すだけで2分割出来ます。取付作業は左右のフックを、上部本体に引掛けることができるため、セットが楽になりました。
熟練工でなくても初心者でもちょっとした練習を積めば誰でも加工が可能です。

Beautiful

スムーズに速く切削が行なえるので、安定した精度の高い仕上面が維持できます。

カットランドシリーズの仕様

加工法紹介

突切り切断加工

2台のカンナ台を使い自動送りで切断を行ないます。なお総型バイトを用いれば開先加工も出来ます。
自動切削送り量 0.1mm/回転

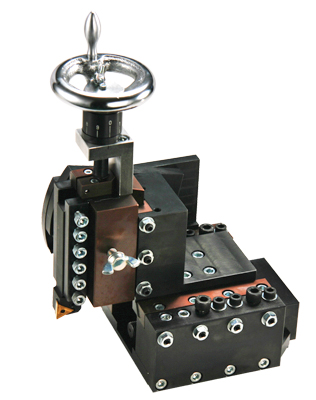

端面加工

径方向に自動送り切削をします。 切込量は目盛付き手動ノブにて行ない、 総型バイトを用いれば開先加工も出来ます。
自動切削送り量 0.2mm/回転

開先加工

自動送りでテンプレートに依る倣い加工をします。 切込量は目盛付き手動ノブにて行ない、 径方向切込みは手動送り台(オプション)により 行なうことが出来ます。
自動切削送り量 0.2mm/回転

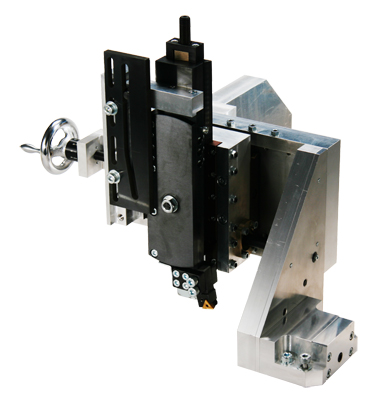

内径加工

内径軸方向に自動送りでテンプレートによる倣い加工をします。ストロークは120mmです。 切込みは目盛付き手動ノブで行ないます。
自動切削送り量 0.2mm/回転

加工別適応範囲・装備一覧表

モデル
適応管径(mm)
φd
φD
W
H
L
L1
T
t
t1
t2
t3
CL-300
φ152~φ305
392
620
259
547
382
329
66
26
12
125
20
CL-400
φ254~φ406
492
720
259
597
382
379
66
26
12
125
20
CL-500
φ356~φ508
592
820
259
647
382
429
66
26
12
125
20
CL-600
φ457~φ610
692
920
259
697
382
479
66
26
12
125
20
CL-700
φ559~φ711
792
1020
259
747
382
529
66
26
12
125
20
